施工工艺
①导电地网的铜箔宽度10~20mm,厚度0.05~0.08mm;
②导电地网的铺按2米*2米铺设成“井”字形状,筒箔交叉处粘结牢固,使整个静电地坪形成一个整体系统。
③电网要求每100m2引出一个接地端子,每独立房间不得少于2个接地端子,用2.5mm2铜线连接建筑物地面
④室内用6mm2的铜线把地坪上的防静电接地头全部连接。
⑤室外再用16mm2的铜线连接到室外的三根钢棒上
⑥使用Φ=20mm,L=1米的钢棒三根,埋入深度0.5米(顶面离地表面),间距为3米成直线排列,用16mm2铜导线串联,接地电阻可达10Ω以下

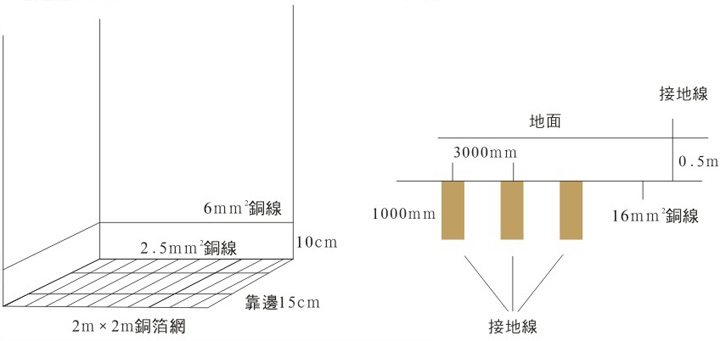

工艺图示
